Механическая характеристика электропривода

  Для решения задач подбора того или иного электродвигателя к рабочей машине, требуется изучить механические характеристики электропривода в составе которого будет находиться двигатель.

  Механическая характеристика электропривода представляет из себя зависимость угловой скорости двигателя от момента сопротивления, приведенного к валу двигателя, то есть w=f(M).

  Уравнение механической характеристики электропривода



где М0 – момент холостого хода механизма, Мс – момент сопротивления при скорости w, Мсн – номинальный момент сопротивления при номинальной частоте вращения, q – показатель степени который определяет тип характеристики.

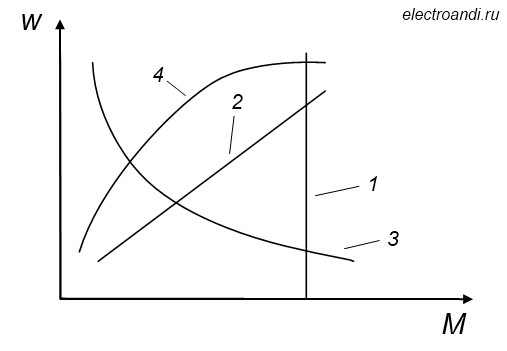

  Конечно же, производственных механизмов большое множество и каждый из них имеет свою механическую характеристику, но среди них можно выделить четыре основные группы:

1 Момент сопротивления не зависит от скорости (q=0, M = const). Такую механическую характеристику имеют различные подъемные механизмы (лебедки, краны), механизмы подачи металлорежущих станков, насосы при постоянном давлении, конвейеры и т.д.

2Момент сопротивления увеличивается по линейному закону с увеличением скорости (q=1). Такая зависимость присутствует в генераторе постоянного тока с независимым возбуждением, если сопротивление нагрузки постоянно.

3Момент сопротивления изменяется обратно пропорционально скорости (q=-1). Данная механическая характеристика присуща металлорежущим станкам, мельницам, бетономешалкам.

4Момент сопротивления увеличивается по нелинейному закону с увеличением скорости (q=2). Эта механическая характеристика часто называется “вентиляторной” потому что характерна различным вентиляторам, центробежным насосам, турбокомпрессорам.

Рекомендуем к прочтению - построение механической характеристики асинхронного двигателя.
