Подключение трехфазного асинхронного двигателя

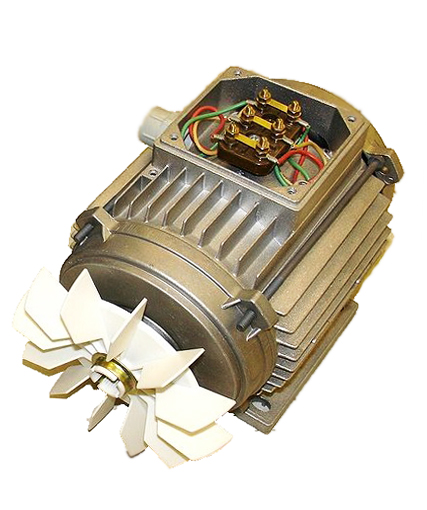

У трёхфазного асинхронного двигателя существует 6 выводов обмотки статора – три начала и три конца. Выводы могут соединяться звездой или треугольником, в зависимости от напряжения питающей сети (380В или 220В). Для этого на корпусе двигателя имеется коробка, в которую выведены начала фаз С1, С2, С3 и концы фаз С4, С5, С6.

Большинство двигателей в настоящее время работают при фазном напряжении 220 В.

Виды соединения обмоток

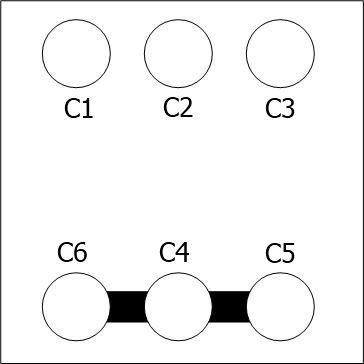

Соединение звездой – это соединение, при котором концы обмоток имеют одну общую точку (ноль). При таком соединении, линейной напряжение больше чем напряжение в фазе в 1,73 раз. Это значит что если линейное напряжение 380 В, то в фазе будет в 1,73 раза меньше, то есть 220 В. Большой плюс такого соединения в том что пусковые токи невелики в отличие от соединения треугольником. Но при соединении звездой двигатель испытывает значительные потери в мощности.

Соединение треугольником – это соединение, при котором обмотки соединены так, чтобы начало одной обмотки входило в конец другой обмотки. При соединении треугольником фазное напряжение равно линейному, а значит если мы имеем линейное напряжение в сети 220 В, то для правильного подключения двигателя нужно подключать выводы треугольником. Плюс такого соединения в большой мощности, минус в значительных пусковых токах.



Подключение асинхронного двигателя к однофазной сети

Иногда обстоятельства складываются так, что источником питания является однофазная сеть. Для подключения трехфазного двигателя в этом случае следует воспользоваться конденсатором. Конденсатора может быть два – пусковой и рабочий. Два потому что необходимо в процессе запуска и работы изменять емкость, этого добиваются включением-отключением одного из конденсаторов (пускового). Обычно используют бумажные конденсаторы, потому что они неполярные, а в цепи переменного тока это важно учитывать.

Емкость рабочего конденсатора можно рассчитать по формуле:

Емкость пускового конденсатора нужно выбирать в 2-2,5 раза больше емкости рабочего конденсатора, а его рабочее напряжение должно быть выше питающего в 1,5 раза.

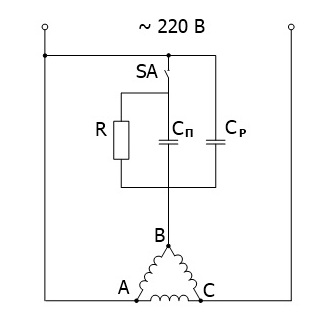

В момент подачи напряжения ключ SA замыкают, а затем размыкают, тем самым кратковременно увеличивая ток необходимый для запуска двигателя.

Нужно учитывать, что далеко не все двигатели можно подключать к однофазной цепи. Также нужно знать, что максимальная мощность при таком подключении составит не более 50-60% от мощности при подключении к трехфазной цепи.
