Опыт короткого замыкания однофазного трансформатора

В опыте короткого замыкания однофазного трансформатора вторичная обмотка закорачивается накоротко, то есть Zн=0, а напряжение вторичной обмотки U2=0. При этом напряжение первичной обмотки подводится пониженным, для того чтобы, не повредить трансформатор.

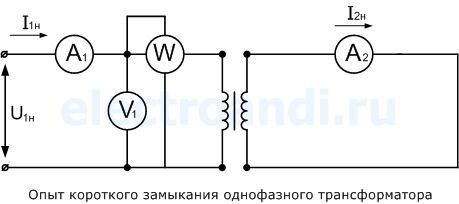

Схема опыта короткого замыкания







В опыте короткого замыкания определяют следующие параметры:

1 – Номинальное напряжение короткого замыкания Uk. Это напряжение первичной обмотки, при котором значения токов короткого замыкания в обмотках равны номинальным. Выражается в процентном соотношении от номинального напряжения U.

2 – Параметры схемы замещения. Так как ветви намагничивания при опыте короткого замыкания нет, то ток в первичной обмотке, равен току во вторичной.



Следовательно, полное сопротивление короткого замыкания можно определить как

3Сопротивления вторичной обмотки

4Полное падение напряжения короткого замыкания Uk в обмотках и его активную и реактивную составляющую в  %

5Потери короткого замыкания Pk. Так как, в опыте короткого замыкания на первичную обмотку подается пониженное напряжение, то магнитный поток имеет малую величину и им можно пренебречь. Следовательно, мощность потребляемая трансформатором расходуется на электрические потери в обмотках.
