Как сопротивление зависит от температуры

Многие металлы, например, такие как медь, алюминий, серебро обладают свойством проводимости электрического тока за счет наличия в их структуре свободных электронов. Также, металлы имеют некоторое сопротивление току, и у каждого оно свое. Сопротивление металла сильно зависит от его температуры.

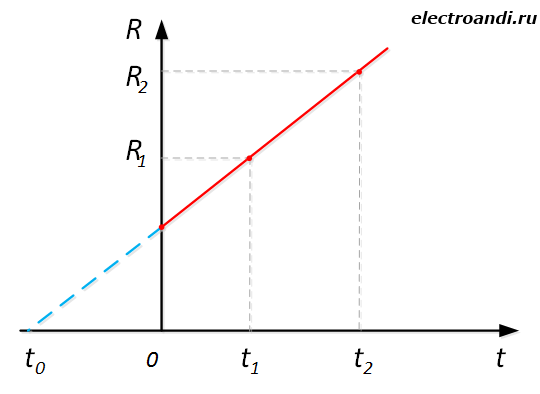

Понять, как зависит сопротивление металла от температуры можно, если увеличивать температуру проводника, к примеру,  на участке от 0 до t2 °С. С увеличением температуры проводника, его сопротивление также увеличивается. Причем эта зависимость имеет практически линейный характер.

 С физической точки зрения увеличение сопротивления с ростом температуры можно объяснить увеличением амплитуды колебаний узлов кристаллической решетки, что в свою очередь затрудняет прохождение электронов, то есть увеличивается сопротивление электрическому току.

Глядя на график можно увидеть, что при t1 металл имеет сопротивление намного меньше, чем, например при t2. При дальнейшем снижении температуры можно прийти в точку t0, где сопротивление проводника будет практически равно нулю. Конечно, его сопротивление равно нулю быть не может, а лишь стремится к нему. В этой точке проводник становится сверхпроводником. Сверхпроводники используются в сильных  магнитах в качестве обмотки. На практике данная точка лежит намного дальше, в районе абсолютного нуля, и определить её по данному графику невозможно.

Для данного графика можно записать уравнение

Воспользовавшись данным уравнением можно найти сопротивление проводника при любой температуре. Здесь нам понадобиться точка t0 полученная ранее на графике. Зная значение температуры в этой точке для конкретного материала, и температуры t1 и t2 можем найти сопротивления.

Изменение сопротивления с температурой используется в любой электрической машине, где прямой доступ к обмотке невозможен. К примеру, в асинхронном двигателе достаточно знать сопротивление статора в начальный момент времени и в момент, когда двигатель работает. Путём несложных расчётов, можно определить температуру двигателя, что на производстве делается в автоматическом режиме.
