Как пользоваться мультиметром

  В этой статье мы расскажем о функциях современных мультиметров.  Вдаваться в подробности мы не будем, так как целью является ознакомление только с основными функциями прибора. Приступим.

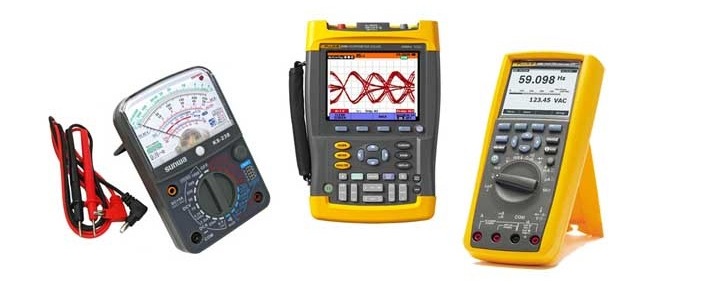

  В настоящее время существует огромное количество разнообразных мультиметров (тестеров), в основном они представляют из себя стрелочный или электронный прибор. Цена может варьироваться от 200 до 5000 рублей, конечно же, чем дороже прибор,тем он более оснащен функциями и точнее.

  Мультиметр способен измерять сопротивление, температуру, постоянные ток и напряжение, переменные ток и напряжение, емкость и другие величины. Как видите, набор функций велик, отсюда приставка “мульти”, то есть много, много приборов в одном. Давайте познакомимся с внешним видом прибора и разберемся что к чему. В качестве примера возьмем простенький DT 700D

   Итак, перед нами простой электронный мультиметр, он представляет из себя прибор с цифровым циферблатом и переключателем режимов, а также он имеет сокет для транзисторов  и три разъема для щупов. Причем при работе мультиметра используется только два разъема, com – используется постоянно, а 10ADC и VΩmA выбираются в зависимости от требуемых пределов измерений. Щупы, которые идут в комплекте, обычно красного и черного цветов, функционально, они абсолютно одинаковые, цвет предназначен для удобства.

10ADC – разъем предназначен для измерения токов большой величины, в данном случае до 10 А.

VΩmA – разъем для измерения всех видов напряжения и токов до 20 мА.

Com – общий, обычно в этот разъем вставляется черный щуп  .

Off – положение “выключено”

ACV – alternative current voltage. Режим измерения переменного напряжения имеет два предела измерения – 200 В и 750 В.

DCA – direct current amperage. Режим для измерения постоянного тока, имеет пределы 2000 мкА, 20 мА, 200 мА, 10 А. Важно помнить, что при измерении токов от 200 мА нужно переставить красный щуп из гнезда VΩmAв гнездо 10ADC, иначе это может привести к перегоранию предохранителя внутри прибора.

hFE – режим для измерения коэффициента усиления по току транзистора.

 - режим звукового генератора, предназначен для поиска неисправностей в усилителях звуковой частоты. Зачастую на многих мультиметрах, вместо этого режима стоит режим измерения температуры.

 - режим прозвонки, позволяет проверить целостность проводника.

Ω – режим измерения сопротивления, пределы от 200 Ом до 2000 кОм.

DCV – direct current voltage. Режим измерения постоянного напряжения, пределы измерения от 200 мВ до 1000 В.

Измерение постоянного напряжения

  Для измерения постоянного напряжения нам нужно повернуть переключатель в положение DCV. К примеру мы хотим проверить пригодность пальчиковой батарейки, мы знаем что напряжение на её полюсах 1,5 В, значит исходя из этого поставим предел измерения 2000 mВ. Такой предел будет наиболее подходящим, потому что чем меньше предел мы устанавливаем, тем с большей точностью мы получим результат, например если бы мы поставили следующий предел 20 В, то скорее всего мы бы увидели напряжение не 1,412 В, а только 1,4 В

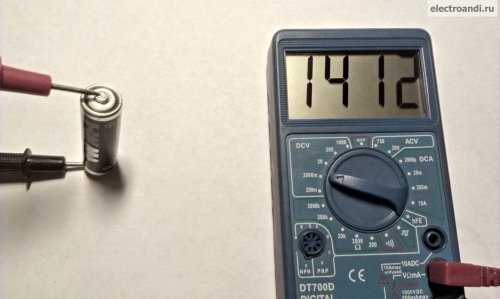

Измерение постоянного напряжения

Измерение сопротивления

  Для измерения сопротивления переведем переключатель в положение Ω,  то есть режим омметра. Подопытным элементом у нас будет резистор сопротивлением 220 кОм. Допустим, что мы не знаем его сопротивление (это и логично, ведь зачем тогда его измерять) переведем переключатель на предел 2000 КОм, прибор покажет нам значение 219 кОм. Не удивляйтесь что не 220, во первых мультиметр самый простой (а следовательно не самый точный), а вторых многое зависит от того как плотно прилегают щупы к выводам резистора. Если бы резистор был номиналом, к примеру,100 кОм, то мы бы для большей точности перевели на предел 200 кОм.

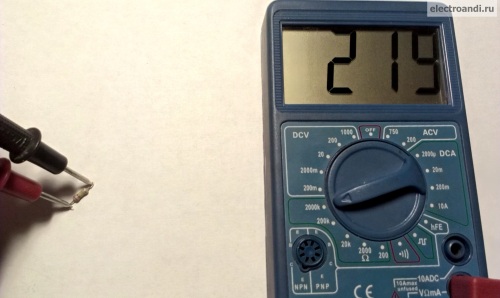

Измерение сопротивления

Измерение переменного напряжения

  Для измерения переменного напряжения нужно перевести переключатель мультиметра в положение ACV. К примеру, мы хотим замерить напряжение в домашней розетке, мы знаем что оно около 220 В, поэтому предела 200 В нам не хватит, и мы поставим на 750 В. Будьте осторожны при измерении напряжений такой величины! Лучше всего если воздержитесь от подобных экспериментов.

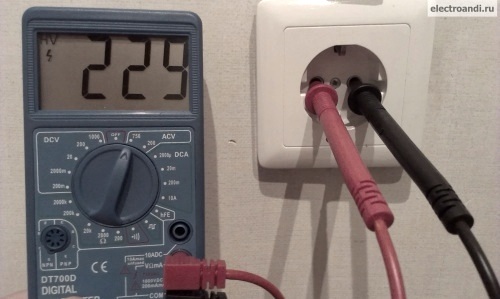

Измерение переменного напряженияИзмерение тока

  Для измерения тока нужно перевести в положение DCA. Причем в нашем случае мультиметр способен измерять только постоянный ток, более дорогие приборы могут измерять и переменные токи. Для измерения тока, нужно знать приблизительно его величину, если она больше 200 мА обязательно переставить красный щуп в гнездо 10ADC. Большие токи лучше таким прибором не измерять, или измерять, но очень быстро, так как прибор скорее всего выйдет из строя.

 Чтобы измерить ток, нужно включить мультиметр последовательно в цепь вместе с нагрузкой, к примеру, лампочкой.

В роли амперметра наш мультиметр.

Будьте осторожны при измерении токов! Соблюдайте правила безопасности!

Прозвонка

  Режим прозвонки прост, для того чтобы узнать цел ли проводник, нужно перевести переключатель мультиметра в положение прозвонки, и коснуться концов проводника щупами, при этом если проводник цел, то мультиметр издаст характерный звонок, если нет, то как понимаете ничего не произойдет.

И напоследок.

Помните пользуясь мультиметром:

1 – Не касайтесь щупов руками, это приводит к их загрязнению, а в следствии к неточности измерений.

2 – Если прибор показывает единицу, значит предел измерений мал для данного значения, нужно переключить на более большой.

3 – Внимательно проверяйте в каких гнездах находятся щупы.

4 – Продумывайте свои действия, не допускайте спешности, это может привести к плачевным последствиям

5 – После окончания измерений переводите переключатель в положение Off, либо если его нет, то в положение с наибольшим сопротивлением.

На этом все! Будьте осторожны при работе с электричеством и удачи!
