Однофазное реле контроля напряжения

Довольно неприятное и распространённое явление в наше время это скачки напряжения. Зачастую благодаря скачкам из строя выходят телевизоры, компьютеры, стиральные машинки, холодильники и т.д. Как правило, страдает блок питания, так как он первым принимает удар на себя. Ремонт зачастую обходится достаточно дорого, а компенсации добиться очень проблематично.

В связи с этим, многие люди бросаются в крайности и начинают покупать различные стабилизаторы, фильтры и тд. Зачастую это приводит к лишней трате денег, а эффект далеко не идеален. Так происходит потому что, обычный человек не всегда понимает суть проблемы и доверяется совету продавца, который рад всучить дорогой фильтр. Попробуем подойти к этому делу с умом.

Для современной бытовой техники опасна не столько неровность синусоиды питающего напряжения (особенно для стиральных машинок и холодильников), сколько кратковременные скачки, которые значительно превышают номинальные значения напряжения, на которые рассчитана аппаратура. Поэтому зачастую надобность в различных стабилизаторах отпадает. Но вот как пресечь скачки? Тут на помощь приходит однофазное реле контроля напряжения.

Принцип работы электронного реле напряжения основан на сравнении напряжения питания с эталонным значением, которое находится в памяти реле. При несоответствии напряжения, реле тут же срабатывает и отключает нагрузку. Благодаря этому, техника не успевает сгореть. На этом собственно все! Никаких хитростей нет, устройство крайне простое, но достаточно эффективное.

внешний вид Рассмотрим поближе однофазное электронное реле Uniel UBR-16VR. В магазине такое реле вы можете найти по цене около 600 рублей. Предназначено для использования в бытовых условиях и выдерживает нагрузку до 3,5 КВт или 16 А, что для дома более чем достаточно. Реле снабжено функциями вольтметра (выводит действующее значение напряжения на дисплей), под дисплеем находятся четыре кнопки – set,↑,↓,res.

Перед использованием реле необходимо настроить. Настройки собственно сводятся к установлению нижнего и верхнего предела напряжения, и времени задержки. К примеру, мы хотим установить реле для плазменного телевизор, для этого узнаем на задней панели телевизора значения питающего напряжения, допустим в нашем случае это 100-240 В. Мы же, для надёжности зададимся пределом 200-235 В.

Итак, вставим реле в розетку.

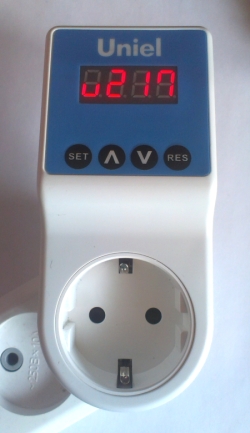

Даём ему на загрузку 20 с, после чего на нем высвечивается значение напряжения. В нашем случае 217 В, что очень неплохо.

Отображение действующего значения на дисплее В соответствии с инструкцией  нажимаем и удерживаем кнопку set, а затем выбираем режим Udn (нижний порог напряжения), устанавливаем значение 200 В.

Установление нижнего порога напряжения

Затем выбираем режим Uup (верхний порог напряжения) и устанавливаем 235 В.

Установление верхнего порога напряжения

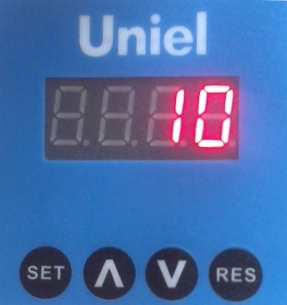

Последняя настройка это время задержки tir – по сути, это время через которое после отключение реле снова включится. Установим значение в 10 с.

Установление времени задержки

Теперь, когда напряжение выйдет за пределы 200-235 В реле автоматически отключится и снова включится через 10 с. Кнопка res служит для сброса до заводских настроек.

Проверим работоспособность реле. Установим нижний порог в 210 В, а время задержки 10с. Подключим к сети фен, включим электроплиту, чтобы искусственно вызвать просадку напряжения. На видео видно, что после включения фена, реле тут же выключается. Затем оно должно включится через 10с, но перед этим оно какое-то время сигнализирует о низком напряжении “lo”.

На этом все! Спасибо за внимание!
