Примесные полупроводники

  В статье проводимость полупроводников мы выяснили, что в беспримесном (собственном) полупроводнике, движение носителей заряда осуществляется за счёт процессов термогенерации и рекомбинации.

  В примесных полупроводниках носители заряда создаются благодаря вводимой в кристалл примеси. Это делается для того чтобы создать полупроводник электронной или дырочной проводимости. В полупроводнике электронной проводимости (n -типа) основными носителями заряда являются электроны, а полупроводнике дырочной проводимости (p -типа) – дырки.

  Чтобы создать примесный полупроводник n – типа, в кристалл вводят донорную примесь. Донорной она называется потому, что добавляет электроны в структуру кристалла. Например, если в кремний ввести атом элемента из 5 группы таблицы Менделеева, то получится избыточный электрон. Это произойдёт потому, что кремний, имеющий 4 валентных электрона, образует ковалентную связь только с 4 электронами фосфора, который имеет 5 валентных электронов. Получается, один электрон окажется слабо соединённым со своим атомом, и достаточно даже небольшого воздействия, чтобы он его покинул и перешёл в зону проводимости. При этом атом примеси становится положительным ионом.

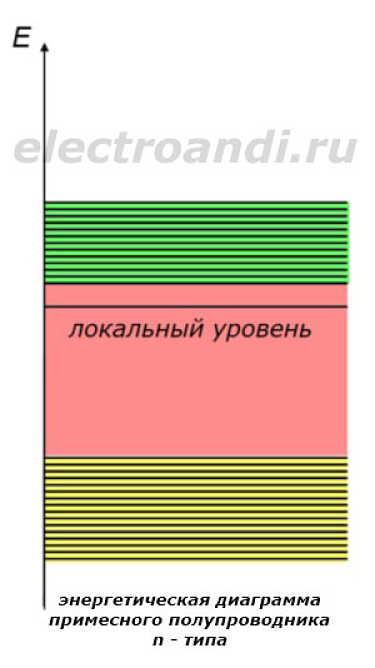

  Избыточные электроны на энергетической диаграмме располагаются на так называемых локальных валентных уровнях. Эти уровни расположены в запрещенной зоне совсем рядом с зоной проводимости. Для того чтобы попасть в неё, электронам локального уровня необходимо получить около 0,1 эВ. Выходит, что в зоне проводимости оказываются в основном электроны созданные примесью, так как им легче перейти в неё, чем тем электронам, который находятся в валентной зоне и которым необходимо перейти всю запрещенную зону. Поэтому электронов оказывается во много раз больше чем дырок, и они являются основными носителями, а дырки неосновными.

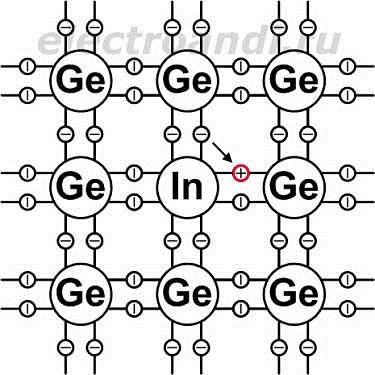

  Чтобы создать полупроводник p- типа, в кристалл вводится акцепторная примесь. Например, если ввести в кристалл германия атом индия, то в результате получится положительный нескомпенсированный заряд. Это произойдёт потому, что германий имеет 4 валентных электрона, а индий 3. Индий образует ковалентную связь с тремя ближайшими атомами германия, а одна связь будет разрушена и на её месте останется дырка. При незначительном увеличении температуры соседние электроны займут эту дырку, но тем сам они оставят её в другом месте. Таким образом, получится движение положительного заряда. На рисунке показано, где может располагаться дырка в примесном атоме и электрон, который с увеличением температуры займет её место.

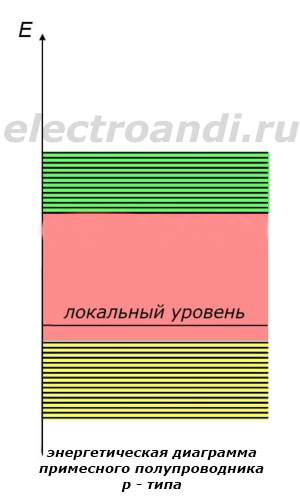

  На энергетической диаграмме, дырки акцепторной примеси создают локальные валентные уровни в запрещенной зоне, вблизи валентной зоны. Энергия, которая требуется для перехода электронам на локальные уровни, крайне мала, поэтому при воздействии температуры, все они оказываются заполненными электронами, перешедшими из валентной зоны. В связи с этим, в валентной зоне повышается концентрация дырок, вызванная акцепторной примесью. Следовательно, основными носителями заряда в полупроводнике являются дырки, образованные примесью, а электроны являются неосновными носителями.



  Концентрация носителей заряда зависит от температуры. При самых низких температурах, в зону проводимости начинают проходить электроны примеси. Это продолжается до некоторого значения, пока все электроны не перейдут. Затем с дальнейшим ростом температуры начинает происходить процесс термогенерации и образовываться новые электроны и дырки. В конечном итоге может стать так, что количество дырок будет примерно соответствовать количеству электронов, другими словами произойдет вырождение полупроводника.
