  В электрических цепях переменного тока присутствуют два вида мощности – активная и реактивная. Активная мощность является полезной и расходуется непосредственно на совершение полезной работы. Реактивная мощность чаще имеет отрицательное воздействие, в связи с чем, требуется компенсация реактивной мощности.

Реактивная мощность

  Реактивная мощность возникает при наличии реактивных элементов в цепи, таких как катушка или конденсатор. При этом часть энергии полученной от источника возвращается обратно к нему.

  При наличии в цепи и катушки и конденсатора, суммарная реактивная мощность оказывается меньше, чем в цепях, в которых эти элементы расположены по отдельности. Это связано с тем, что индуктивная QL и емкостная QC  мощности имеют разные знаки. При равенстве этих мощностей наблюдается явление резонанса, при котором реактивная мощность равна нулю. В этом случае энергия не поступает к источнику, а циркулирует между катушкой и конденсатором.

Реактивная мощность в промышленных установках

  В промышленности большая часть оборудования обладает индуктивностью, а следовательно и реактивной мощностью. Примером таких установок может служить трансформаторы, двигатели, индукционные нагревательные установки и т.д. Чем больше величина реактивной мощности, тем меньше коэффициент мощности cosϕ, который определяется как отношение активной мощности к полной. Чем больше число установок, тем больше их суммарная реактивная мощность, следовательно, потери связанные с реактивной мощностью больше.

  Реактивная мощность также влияет на токи в цепи. На примере асинхронного двигателя ток определяется как

Компенсация реактивной мощности

  При увеличении реактивной мощности (Q) ток также будет увеличиваться, что приводит к необходимости выбора проводов большего сечения, а следовательно к лишним затратам. Кроме того, увеличение тока приводит к увеличению тепловых потерь, а следовательно к дополнительному нагреву двигателя.

Компенсация реактивной мощности

  Как было сказано ранее, большие значения реактивной мощности приводят к значительным экономическим и трудовым затратам. Поэтому, на практике стараются максимально уменьшить её значение.

  Уменьшение реактивной мощности может достигаться несколькими способами. Самым эффективным считается правильный подбор мощности двигателей и трансформаторов и нахождение эффективного режима нагрузки, без холостого хода и недогрузки. Такой способ не требует дополнительных материальных затрат, но им не всегда получается достигнуть оптимальных значений и прибегают к искусственным способам компенсации реактивной мощности.

  Одним из таких способов является включение батареи конденсаторов параллельно к приемнику.

С помощью использования батареи конденсаторов можно добиться полной компенсации реактивной мощности. Но на практике затраты на дополнительное оборудование могут значительно превысить затраты на реактивную мощность, из-за дороговизны конденсаторов. Поэтому чаще всего, добиваются лишь частичной компенсации реактивной мощности.

  Компенсацию реактивной мощности рассмотрим на примере асинхронного двигателя.

  Компенсация реактивной мощности

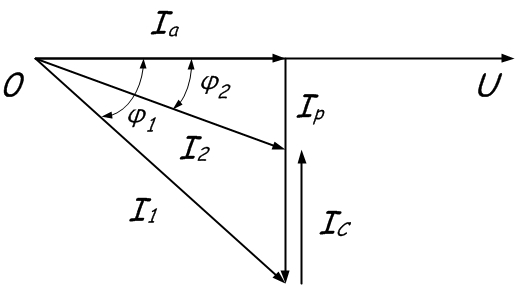

  До включения батареи конденсаторов параллельно двигателю, значение реактивной мощности было равно Q1, а ток в питающих проводах двигателя был равен I1. При включении батареи, это значение снизилось до Q2, так как часть индуктивной мощности была скомпенсирована емкостной.

 Компенсация реактивной мощности

  Ток значительно уменьшается до величины I2, благодаря появлению тока Ic, который можно рассчитать по формуле

Компенсация реактивной мощности

  Емкость батареи

Компенсация реактивной мощности

  Мощность батареи

Компенсация реактивной мощности

  Таким образом, компенсация реактивной мощности играет важную роль с точки зрения сокращения расходов предприятия.
