Источники ЭДС и тока

  Источниками энергии  в электрической цепи может быть источник тока или источник ЭДС.

 Источник ЭДС

  Источник ЭДС характеризуется тем, что электродвижущая сила в нем не зависит от тока. Тогда напряжение на его зажимах будет определяться как

  В идеальном источнике ЭДС, внутреннее сопротивление rвн =  0, а ЭДС e = const, поэтому напряжение на зажимах не зависит от тока в нагрузке.  Выразив из выражения для напряжения, rвн получим

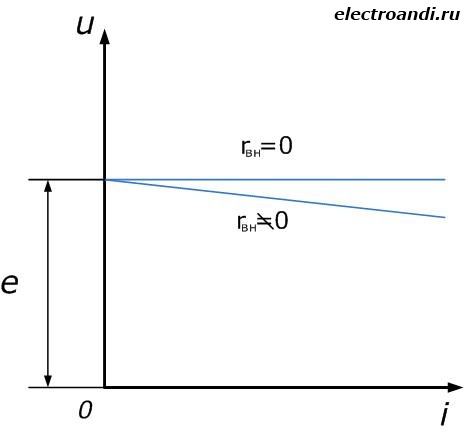

  В реальном источнике, внутреннее сопротивление хотя и мало, но все же присутствует, поэтому имеется слабая зависимость напряжения от тока, которая изображается графически с помощью внешней характеристики источника ЭДС.



  На схеме внутреннее сопротивление источника ЭДС выносится за обозначение источника. Причем необходимо указать положительное направление e самого источника.



  Если условно отнести внутреннее сопротивление источника к сопротивлению нагрузки, то на схеме получим идеальный источник ЭДС.

 Источник тока

  В источнике тока, ток не зависит от напряжения на нагрузке. Ток источника определяется как

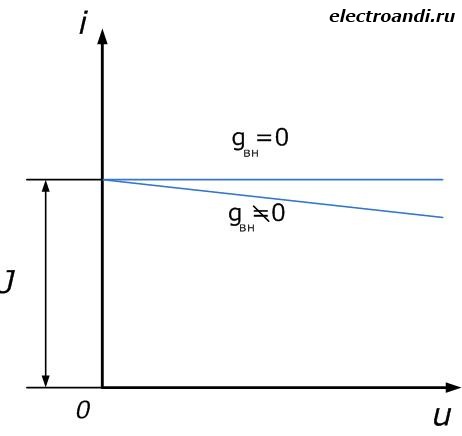

где gвн это внутренняя проводимость источника тока. В идеальном источнике внутренняя проводимость равна нулю, а J = const. Но в реальном источнике, проводимость хотя и малая, но присутствует, поэтому ток зависит от напряжения на зажимах нагрузки. Как и в случае источника ЭДС, эту зависимость можно представить графически с помощью внешней характеристики источника тока.

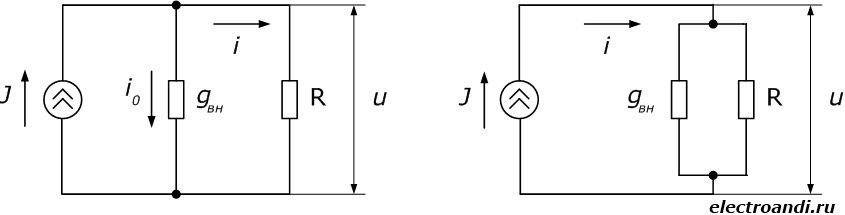

  На схеме источник тока изображается следующим образом



  Если внутреннюю проводимость отнести к нагрузке, то на схеме получим идеальный источник тока.

 Замена источников ЭДС и тока

  Часто при решении задач, требуется заменить источник ЭДС  источником тока, для этого необходимо разделить выражение для источника ЭДС на внутреннее сопротивление источника

  В результате получим

где J – ток короткого замыкания источника,  i0 – ток протекающий через внутреннее сопротивление, i – ток нагрузки.

  Проводимость полученного источника тока будет равна


  Аналогичным образом возможна замена источника тока, источником ЭДС. В этом случае разделим выражение для источника тока на gвн

  Получим

  Сопротивление полученного источника ЭДС равно

Спасибо за внимание.
