Схема замещения трансформатора

  Одним из средств изучения работы трансформатора является эквивалентная схема замещения, в которой магнитная связь между обмотками трансформатора замещена электрической связью, а параметры вторичной обмотки приведены к числу витков первичной.

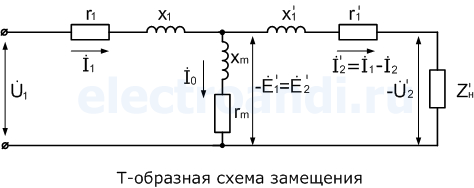

  Так как в приведенном трансформаторе k=1, то и –E1=E2. В результате точки a1 и a2, b1 и b2 имеют одинаковый потенциал, поэтому на схеме их можно соединить, получив тем самым Т-образную схему замещения трансформатора.



  Параметры r1, x1 – активное и индуктивное сопротивления первичной обмотки, соответственно.

r2, x2 – приведенные значения активного и индуктивного сопротивлений вторичной обмотки, соответственно.

Zн – полное сопротивление нагрузки.

  Магнитный поток не зависит от нагрузки, поэтому его представляют как индуктивное сопротивление xm, активное сопротивление rm, которое обусловлено магнитными потерями и протекающий через них ток холостого хода I0. Эти параметры определяются в опыте холостого хода трансформатора.

  Изменяя Zн на схеме замещения, можно получить любой режим работы трансформатора. Например, при разомкнутой вторичной обмотке Zн= ∞, что соответствует режиму холостого хода трансформатора, а при Zн= 0 – режиму короткого замыкания. При любых других значениях Zн – режим работы под нагрузкой. Режимы работы необходимы для определения параметров схемы замещения.

     При практических расчетах, током холостого хода пренебрегают, тогда схема сводится к упрощенной.



Где rэкв=r1+r2’, xэкв=x1+x2
