Делитель напряжения

Делитель напряжения – это устройство, применяемое в схемотехнике для получения меньшего напряжения из большего.

Простейший делитель напряжения представляет из себя два последовательно включенных регулируемых резистора, такой делитель называется резистивным. Участки цепи, в которых заключены резисторы, называются плечами.

Так как резисторы соединены последовательно, то ток через них протекает один и тот же, а значит, с помощью закона Ома, падение напряжения на каждом резисторе можно выразить как:

Если разделить первое выражение на второе, то получим:

Входное напряжение равно сумме падений напряжений на первом и втором резисторах

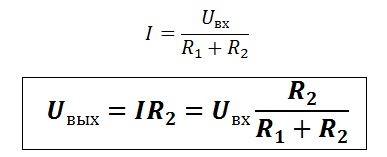

А так как выходное напряжение равно

можем найти, как соотносятся входное и выходное напряжение



Для обеспечения высокой точности регулировки важно учитывать сопротивление нагрузки, подключаемое параллельно R2, оно должно быть на несколько порядков больше чем R2 (в 10-100 раз).

Для закрепления материала рассмотрим небольшой пример

Каким должно быть сопротивление нижнего плеча, чтобы обеспечить питание лампочки 3 В, от источника ЭДС в 12 В? Сопротивление верхнего плеча – 150 Ом.

Решение :

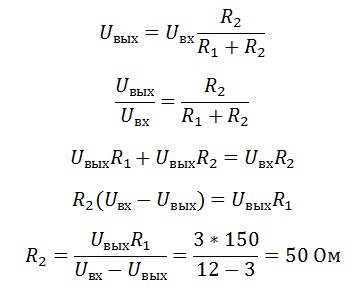

Выразим из выражения делителя напряжения, сопротивление R2



Сопротивление R2 получилось 50 Ом, проверим, так ли это:



Читайте также - делитель тока
