Трехфазный асинхронный генератор

Асинхронному двигателю свойственен принцип обратимости электрических машин, согласно которому, он может работать в режиме асинхронного генератора и отдавать электроэнергию во внешнюю сеть.

Для того чтобы перейти в режим генератора, ротор двигателя должен вращаться другим приводным двигателем (ПД), с частотой больше частоты вращения магнитного поля (синхронной). При этом скольжение двигателя становится отрицательным, а  ЭДС ротора меняет свое направление на противоположное. Токи, возникающие под действием ЭДС, меняют свое направление, и генератор начинает отдавать энергию в сеть. Электромагнитный момент на роторе, также меняет свое направление и становится для приводного двигателя тормозящим. Таким образом, на выводах обмотки статора можно получить переменное напряжение, величина которого будет зависеть от схемы соединения.

Для того чтобы создавать вращающееся магнитное поле, генератору требуется реактивная энергия, которую он потребляет из сети, то есть должно происходить возбуждение. Без возбуждения работа генератора невозможна. Именно по этой причине, асинхронный генератор не получил широкого распространения.

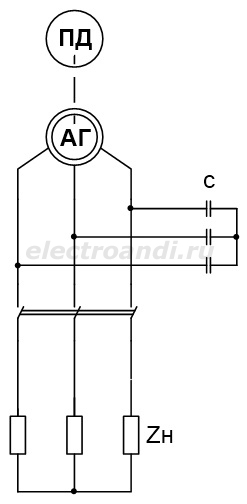

Возбуждение может происходить и другим путем – самовозбуждением. При этом к выводам статора подключается батарея конденсаторов, которая является источником реактивной мощности. Таким образом, генератор может работать автономно, то есть вырабатывать энергию при отсутствии внешнего источника. Это свойство используются в различных ветровых генераторах и на малых гидроэлектростанциях.

Батарея конденсаторов, сильно удорожает всю систему, что также влияет на распространение асинхронных генераторов.

Но генераторный режим асинхронного двигателя используется не только для получения электроэнергии, но и в процессах торможения двигателя. Например, при генераторном торможении, когда груз, опускаясь, заставляет вращаться ротор со скоростью большей синхронной и двигатель начинает отдавать энергию в сеть.

В качестве асинхронных генераторов, в основном применяют двигатели с короткозамкнутым ротором. Так как улучшенные пусковые характеристики двигателя с фазным ротором, в данном случае не требуются.
