Опыт холостого хода однофазного трансформатора

Для определения параметров схемы замещения однофазного трансформатора используют опыт холостого хода.

Холостым ходом трансформатора называют режим работы, когда нагрузка на вторичной обмотке отсутствует, то есть Zн= ∞При этом полезная мощность трансформатора равна нулю, так как ток во вторичной обмотке отсутствует. Мощность на входе трансформатора расходуется на тепловые потери в первичной обмотке I02rи на магнитные потери в сердечнике Pm. Так как величина тепловых потерь в первичной обмотке мала, то ей часто пренебрегают. Поэтому магнитные потери называют потерями холостого хода.

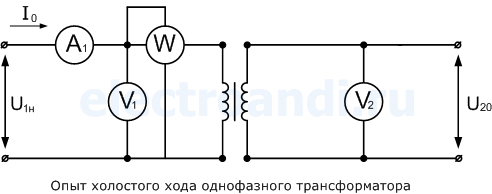

Схема проведения опыта холостого хода для однофазного трансформатора. На схеме вольтметр V1 измеряет напряжение, подведенное к первичной обмотке, вольтметр V2 показывает напряжение на вторичной обмотке, амперметр A1 измеряет ток холостого хода I0, ваттметр W измеряет мощность холостого хода P0.



В опыте холостого хода определяют следующие параметры:

1 – Ток холостого хода I0. С помощью амперметра A1 определяют ток холостого хода и выражают его в процентном соотношении от номинального тока.

2 – Коэффициент трансформации k. С помощью вольтметра V1 в первичной обмотке устанавливают номинальное напряжение U, а с помощью вольтметра V2, определяют напряжение U20, которое равно номинальному U.

3 – Потери в первичной обмотке P0. Потери в первичной обмотке складываются из электрических и магнитных потерь.

4Коэффициент мощности cosφ.

5 – Параметры намагничивающей ветви схемы замещения rm xm.

6 – Угол магнитных потерь δ

Таким образом, с помощью опыта холостого хода определяется большая часть параметров необходимых для расчета и построения векторной диаграммы или схемы замещения трансформатора. Остальные параметры определяются в опыте короткого замыкания.
