Нормально разомкнутые и замкнутые контакты

Нормально разомкнутый контакт (замыкающий контакт, NO) – термин описывающий состояние основных или дополнительных контактов пускателя, кнопки, реле, контактора которые имеют два противоположных состояния. В рабочем состоянии нормально разомкнутый контакт замкнут, соответственно, в нерабочем – разомкнут.

Нормально замкнутые и разомкнутые контакты

Нормально замкнутый контакт (размыкающий контакт, NC) – по аналогии с нормально разомкнутым, но симметрично противоположен. В рабочем состоянии контакты разомкнуты, а в нерабочем, напротив – замкнуты.

Блок-контакты

Блок контакты – это электромеханические устройства применяемое для переключения цепей управления и сигнализации.

Как правило, такие устройства имеют от 1 до 4 нормально разомкнутых или замкнутых контактов.  Устанавливаются они на боковой или на лицевой части пускателя (контактора).

NC – контакты используются в основном в блокировочных цепях (см. пример далее). Но кроме блокировочных цепей они также могут быть использованы для подключения источника автономного питания или аварийной сигнализации.

NO – контакты применяют для сигнализации, например при включении контактора он срабатывает и подает напряжение на сигнальную лампу, или же управляющий сигнал на контроллер/станцию управления.

Электрическая блокировка контактора

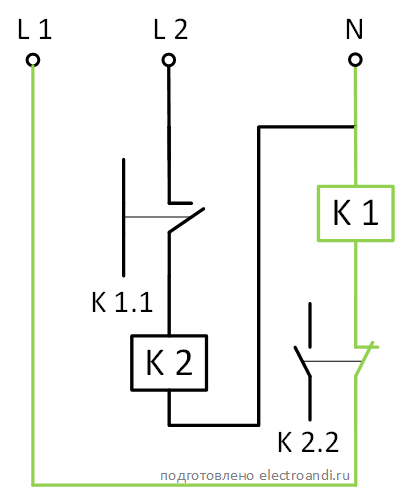

Рассмотрим пример, как с помощью дополнительных контактов, осуществляется электрическая блокировка контактора.

При подаче напряжения на выводы катушки контактора K 1 он срабатывает вместе со своим блок-контактом K 1.1 . Нормально замкнутый контакт  K 1.1 размыкается, прерывая цепь питания катушки контактора K 2. Аналогичный процесс происходит при включении контактора K 2.

Данная схема электрической блокировки контактов исключает одновременное включение одновременно двух контакторов. Такое соединение контакторов зачастую применяется при подключении асинхронного двигателя. Нормально разомкнутые контакты в данной цепи не задействованы, но могут использоваться в цепях управления и сигнализации.
