Последовательная RLC-цепь

Рассмотрим цепь, состоящую из последовательно соединенных резистора, конденсатора и катушки индуктивности.



Напряжение на зажимах цепи

или


где

Выполнив подстановку, получим

Подставим в последнее выражение ток в цепи, зная, что он равен

В итоге получим выражение

Из этого выражения можно увидеть сдвиг фаз каждого элемента. У резистора он отсутствует, то есть напряжение и ток совпадают по фазе, у катушки индуктивности напряжение опережает ток на угол π/2, а у конденсатора, напротив, отстает.

Сдвиг фаз RLС-цепи можно определить по формуле

Полное сопротивление RLС-цепи

Амплитудное значение тока



При построении векторной диаграммы RLC-цепи возможны три случая:

1 – Цепь носит активный характер, сдвиг фаз равен нулю, индуктивное и емкостное сопротивления равны. При этом в такой цепи наблюдается резонанс напряжений.





2 – Цепь носит индуктивный характер, в этом случае индуктивное сопротивление больше чем емкостное.





На векторной диаграмме, как правило, сначала откладывают вектор напряжения на катушке индуктивности, а затем из него вычетают напряжение на конденсаторе. После этого проводят вектор общего напряжения и определяют сдвиг фаз φ.

3 – Цепи носит емкостной характер, при этом емкостное сопротивление больше чем индуктивное.



Построение векторной диаграммы выполняется аналогично цепи индуктивного характера, за тем исключением, что здесь сдвиг фаз отрицателен и вычитается индуктивное напряжение из напряжения на емкости.

Пример задачи

  Цепь состоит из последовательно включенных резистора сопротивлением 25 Ом, конденсатора емкостью 200 мкФ и катушки индуктивности 30 мГн. Ток, протекающий в цепи, равен 0,75 А. Определите U,UR,UL,UC,φ. Постройте векторную диаграмму и определите характер цепи.

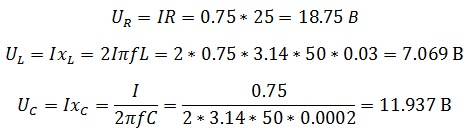

Найдем напряжение на каждом из элементов

 И общее в цепи

Сдвиг фаз равен

Векторная диаграмма



Из векторной диаграммы можно сделать вывод, что цепь носит емкостной характер.
