Баланс мощностей

При решений электротехнических задач, часто нужно проверить правильность найденных значений. Для этого в науке ТОЭ, существует так называемый баланс мощностей.

Баланс мощностей – это выражение закона сохранения энергии, в электрической цепи. Определение баланса мощностей звучит так: сумма мощностей потребляемых приемниками, равна сумме мощностей отдаваемых источниками. То есть если источник ЭДС в цепи отдает 100 Вт, то приемники в этой цепи потребляют ровно такую же мощность.

Или

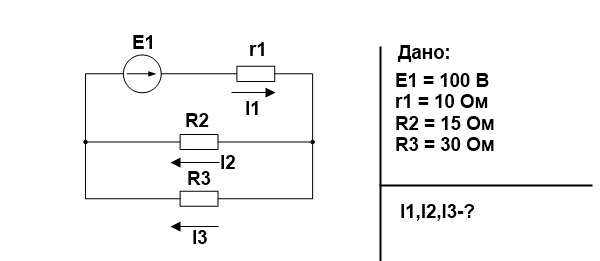

Проверим это соотношение на простом примере.

Для начала свернем схему и найдем эквивалентное сопротивление. R2 и R3 соединены параллельно.



Найдем по закону Ома ток источника и напряжение на R23, учитывая, что r1 и R23 соединены последовательно, следовательно, сила тока одинаковая.

Найдем токи I2 и I3

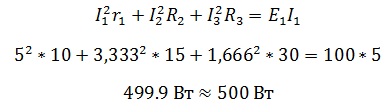

Теперь проверим правильность с помощью баланса мощностей.

Небольшое различие в значениях связано с округлениями в ходе расчета.

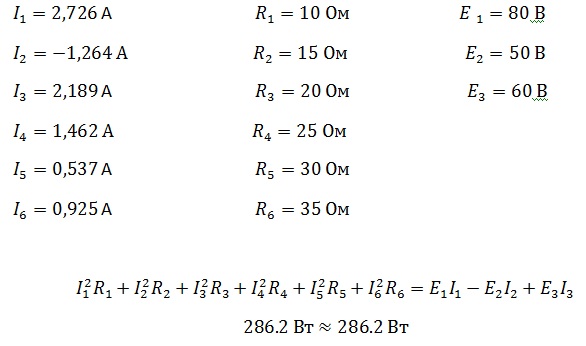

С помощью баланса мощностей, можно проверить не только простую цепь, но и сложную. Давайте проверим сложную цепь из статьи метод контурных токов.

 Как видите независимо от сложности цепи, баланс сошелся, и должен сойтись в любой цепи!
