Построение механической характеристики асинхронного двигателя

Для оценки свойств асинхронного двигателя прибегают к построению механической характеристики.

Механическая характеристика асинхронного двигателя выражает зависимость между электромагнитным моментом и частотой вращения, либо скольжением. Скольжение – это величина, которая показывает, насколько частота вращения магнитного поля опережает частоту вращения ротора.

Благодаря механической характеристике, появляется возможность определить к какому типу установки больше подходит двигатель, на каком участке сохраняется его устойчивая работа, перегрузочную способность и другое.

Построим механическую характеристику для двигателя 4A90L4У3.

Паспортные данные двигателя:

n1 = 1500 об/мин

Pн = 2.2 КВт

nн = 1425 об/мин

η = 80 %

cos φ = 0.83

Mmax/Mн = λ = 2,2

Для построения нам необходимо произвести расчет номинального момента и скольжения.

Рассчитаем критическое скольжение и момент, для этого необходимо знать коэффициент λ.

Итак, мы определили основные точки характеристики, но для её построения их недостаточно. Поэтому с помощью упрощенной формулы Клосса, рассчитаем моменты для других значений скольжений.

Упрощенная формула Клосса выглядит следующим образом

Для удобства составим таблицу.

s

0

sкр/2 sкр

0.2

0.3

0.4

0.5

0.6

0.7

0.8

0.9

1

M

0

14.61

25.94

32.43

32,39

30.47

26.69

23.16

20.22

17.85

15.93

14.35

13.05

n

1500

1425

1342.5

1185

1200

1050

900

750

600

450

300

150

0



 Рассчитаем для каждого значения скольжения момент и частоту вращения. Например, для значения 0.2

Частоту вращения выразим из формулы для определения скольжения

Подобным образом рассчитываются остальные значения.

Так как формула упрощенная, значения могут несколько отличаться от действительных, что не критично для расчетов.

Теперь на основании расчетов мы можем построить саму механическую характеристику.

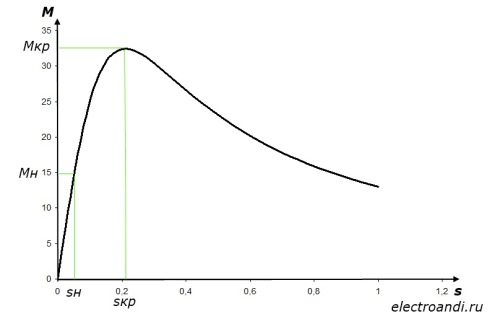

Зависимость момента от скольжения M = f(s)

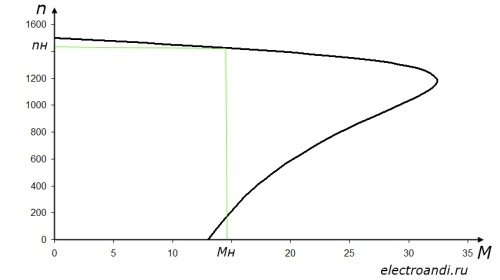

Зависимость частоты оборотов от момента n = f(M)
