Индуктивный датчик. Принцип работы и подключение

Индуктивный датчик (inductive sensor) – это датчик бесконтактного типа, предназначенный для контроля положения объектов из металла.

Принцип работы

Работа индуктивного датчика основана на взаимодействии магнитного поля катушки, расположенной внутри датчика, и металла, из которого состоит объект.

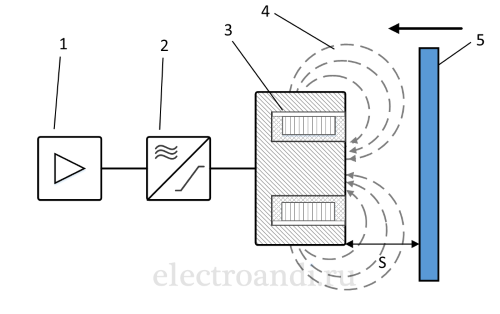

При приближении металлического объекта (5) к катушке (3), магнитное поле (4) изменяется, что в свою очередь заставляет компаратор (2) сформировать сигнал, который впоследствии поступит на усилитель (1) и далее в цепь управления.

Параметры

Напряжение питания – диапазон напряжения, при котором датчик работает корректно.

Максимальный ток переключения - количество непрерывного тока, которое пропускаясь через датчик, не вызывает повреждение датчика.

Минимальный ток переключения - минимальное значение тока, которое должно протекать через датчик, чтобы гарантировать работу.

Рабочее расстояние (Sn) – максимальное расстояние от поверхности датчика, до квадратного куска железа толщиной 1 мм в осевом направлении. Расстояние будет уменьшаться для других материалов, зависимость Sn от материала представлена в таблице.



 Железо

1 x Sn

Нержавеющая сталь

0,9 х Sn

Латунь - бронза

0,5 x Sn

Алюминий

0,4 x Sn

Медь

0,4 x Sn

Частота переключения - максимальное количество переключений датчика в секунду.

Способ подключения

Способ подключения зависит от типа индуктивного датчика.

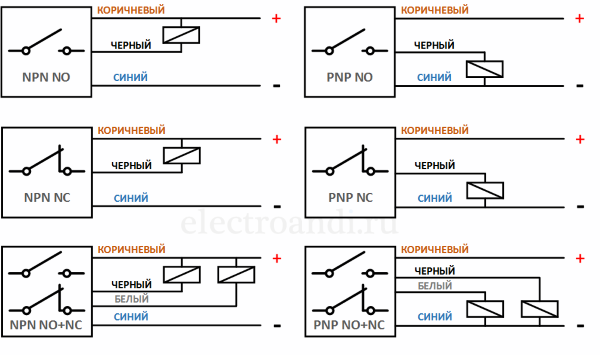

Трехпроводные – два вывода отвечают за питание датчика, а третий подключается к нагрузке. В зависимости от структуры (NPN или PNP) нагрузка подключается к положительному (NPN) или отрицательному (PNP) полюсу источника постоянного напряжения.

Четырехпроводные – два вывода питания, два вывода подключаются к нагрузке.

Принцип работы индуктивного датчика

Существуют также двух и пятипроводные датчики, но используются они реже из-за особенностей подключения.

Индуктивный датчик LJ12A3-4-Z/BX

Рассмотрим стандартный датчик, который наиболее часто используется в ЧПУ-станках или 3d-принтерах в качестве концевого выключателя. Датчик имеет 3 вывода и NPN структуру. Размеры датчика 12x50мм, расстояние обнаружения  4мм. Напряжение питания 6-36 В.

Индуктивный датчик LJ12A3-4-Z/BX

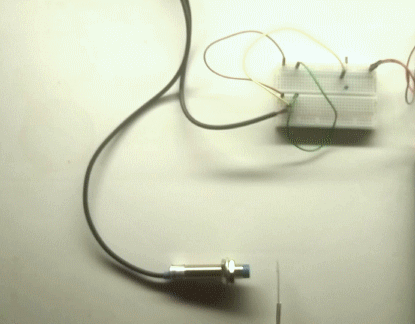

На реальном примере продемонстрируем работу датчика. В качестве нагрузки подключаем светодиод с токоограничивающим резистором, а затем подносим металлическую пластину к датчику.

Принцип работы индуктивного датчика

На расстоянии менее 4 мм от пластины, датчик срабатывает и подает напряжение на нагрузку через нормально разомкнутый контакт (NO).
