Принцип работы геркона

Геркон (сокр. герметизированный контакт) – электромагнитное устройство, управляемое магнитным полем.

Свою широкую распространённость герметизированный контакт приобрел благодаря своим защитным свойствам от вредной окружающей среды. Благодаря тому, что контакт герметизирован, его используют во взрывоопасных средах, там, где обычные контакты применять нельзя из-за возникающей искры.

Конструкция геркона

Конструктивно геркон состоит из двух ферромагнитных проводников, заключенных в герметичную стеклянную колбу.

Геркон

Внутри стеклянной колбы (капсулы) может находиться инертный газ (например, азот). Благодаря азоту повышается предел максимально коммутируемого напряжения, появляется возможность использовать его в электрических цепях 220 В . Вместо инертного газа капсула может быть вакуумизирована. Это позволяет геркону работать при напряжении в тысячи вольт.

Проводящие контакты изготовлены из ферромагнетиков и могут иметь напыление из стойкого к эрозии металла: иридия, рутения или родия. Это напыление позволяет многократно увеличить количество срабатываний (до 5 миллиардов раз).

Существуют герконы со “смачиваемыми ” ртутью контактами. Ртуть обеспечивает надежность срабатывания контактов и уменьшает их дребезг. Но такие герконы требуют установки в правильном положении, так как в противном случае, капли ртути могут соединить контакты даже при отсутствии воздействия магнитного поля.

По типу срабатывания различают замыкающие, размыкающие и переключающие герконы.

Принцип работы

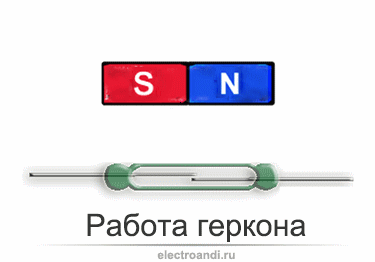

Принцип работы геркона

Принцип работы геркона прост, но есть свои нюансы. При воздействии магнитного поля (например, от постоянного магнита), контакты геркона поляризуются и срабатывают (замыкаются, размыкаются или переключаются). Надежность включения зависит от ориентации магнита, каким полюсом он будет повернут, и как он будет приближаться к геркону.

Где используют герконы?

Герконы используются повсюду, например, в вашем ноутбуке. Когда вы опускаете крышку, при касании о корпус, срабатывает геркон и ноутбук переходит в спящий режим.

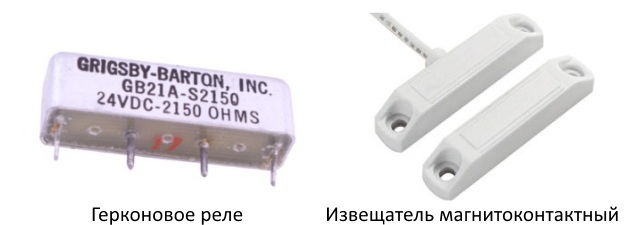

Во второй половине 20-го столетия широкое применение получили герконовые реле. Они использовались там, где не требовались большие рабочие токи, обеспечивая при этом высокую производительность и долговечность. Чаще они использовались в телефонной связи, в системах подсчета, а также в лифтовой промышленности.

Герконы также используют как бесконтактные датчики в системах сигнализации на окнах и дверях, как датчики положения, концевые выключатели и т.д.

Как датчики положения герконы в настоящий момент используются редко, по тому что на смену пришли датчики Холла.

Основные параметры и характеристики

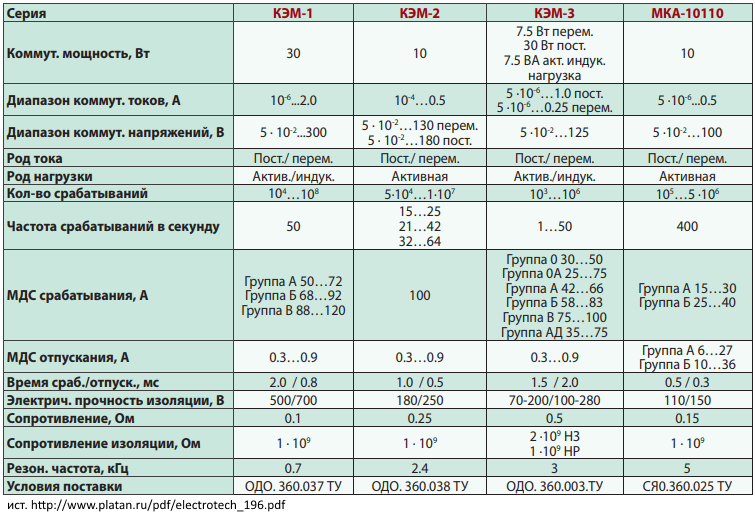

Характеристики геркона

Коммутируемая мощность, Вт – максимально коммутируемая мощность, не вызывающая повреждение геркона.

Диапазон коммутируемых токов, А – значения постоянного или действительные значения переменного токов, в пределах которых, может работать геркон.

Магнитодвижущая сила (МДС) срабатывания, А – величина характеристики магнитного поля, при которой происходит срабатывание геркона. Единицы измерения в системе СИ – Ампер-витки.

Магнитодвижущая сила (МДС) отпускания, А – МДС при которой происходит отпускание контактов геркона.

Время срабатывания, мс – время которое проходит от момента приложения магнитного поля до замыкания контактов.

Контактное сопротивление, Ом – сопротивление геркона в замкнутом состоянии.

Резонансная частота, Гц – частота колебаний геркона, при которой начинается вибрация контактов, что приводит к снижению напряжения пробоя.
