Подключение светодиода к 12 В

Подключение светодиода к источнику питания 12 В может быть осуществлено несколькими способами. Первым вариантом решения задачи является увеличение последовательно соединенных светодиодов в цепи. Второй способ связан с применением токоограничивающего резистора.

Рассмотрим оба способа.

Расчет резистора на примере одного светодиода

Большинство светодиодов имеют прямое падение напряжения при допустимом токе 1,8 – 3,6 В. Следовательно, для подключения к источнику 12 В нам необходимо понизить напряжение на светодиоде, в противном случае он сгорит. Это выполняется при помощи токоограничивающего резистора. При правильно подобранном сопротивлении которого светодиод будет работать исправно. Чтобы узнать где катод, а где анод светодиода прочтите эту статью.Подключение светодиода к 12 В

Допустим, что у нас имеется белый светодиод, параметры которого следующие:

Расчет резистора проводится согласно следующей формуле:

где Uп – это напряжение питания, Uсв – прямое падение напряжения на светодиоде, а  I – ток светодиода, 0,75 – коэффициент надежности светодиода.

Если неизвестен ток светодиода, но известна его мощность, формула приобретает вид:

В нашем случае, ток светодиода известен.

Исходя из наших расчетов, нам необходим ближайший по номиналу резистор на 620 Ом. В случае если рассчитанное сопротивление выйдет таким, что резистор подобрать будет сложно, то есть смысл использовать несколько параллельно соединенных резисторов.

Чтобы резистор не сгорел, необходимо правильно подобрать его по мощности. Для этого сделаем расчет мощности выделяемой на резисторе.

Рассчитываем сопротивление светодиода:

Затем рассчитываем общий ток в цепи с учетом добавленного сопротивления резистора:

Подставляем получившееся значение в формулу мощности постоянного тока:

Делаем вывод, что нам нужен резистор, рассчитанный как минимум на 0,25 Вт мощности. Если у вас не имеется такого резистора под рукой, можно выйти из ситуации при помощи двух подключенных параллельно резистора по 0,125 Вт каждый или просто поставив увеличить номинал резистора на 15-20%(в данном случае это возможно, но при этом яркость светодиода снизится).

Подключение 3-х светодиодов к 12 В

Подключение трех светодиодов к источнику питания 12 В, позволяет использовать резистор с меньшей мощностью, так как суммарное падение напряжения на трех светодиодах будет больше в 3 раза.

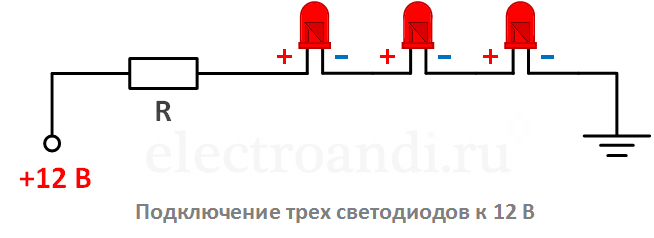

Схема подключения 3-х светодиодов к 12 В

Допустим, что у нас имеется желтый светодиод со следующими параметрами:

Рассчитаем сопротивление балластного резистора по уже известной формуле:

Ближайший резистор, подходящий по номиналу 510 Ом, определим требуемую мощность

Рассчитываем сопротивление светодиода:

Общий ток в цепи с учетом добавленного сопротивления резистора:

Подставляем получившееся значение в формулу мощности постоянного тока:

По сравнению с предыдущим примером, в данном случае нам требуется менее мощный резистор, а значит, выбираем на 0,125 Вт.

Данная схема подключения используется в светодиодных лентах на 12 В, с той лишь разницей, что там таких цепочек несколько и между собой они соединены параллельно.

Этот способ имеет существенный недостаток – при сгорании одного из светодиодов, остальные перестают работать.
