Решение задач на закон Ома для участка и полной цепи

Решение задач на закон Ома сводится к нахождению одной из трех неизвестных составляющих: тока, сопротивления или напряжения. Сам же закон описывает, как они соотносятся между собой.

Напомним, что согласно закону Ома сила тока прямо пропорциональна напряжению и обратно пропорциональна сопротивлению.

Формула закона Ома для участка цепи:

Формула закона Ома для участка цепи

Формула закона Ома для полной цепи:

Формула закона Ома для полной цепиЗадача 1

Утюг включенный в сеть напряжением 220 В, потребляет ток 1,2 А. Определите сопротивление утюга.

Дано

U = 220 В

I = 1,2 А

Решение

Согласно закону Ома для участка цепи:

Найти

R - ?

Ответ: R = 183,3 Ом.

Задача 2

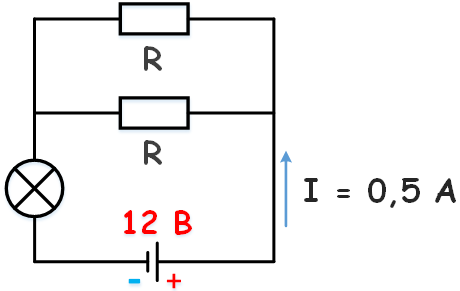

К аккумулятору с ЭДС 12 В, подключена лампочка и два параллельно соединенных резистора сопротивлением каждый по 10 Ом. Известно, что ток в цепи 0,5 А, а сопротивление лампочки R/2. Найти внутреннее сопротивление аккумулятора.

Задача на закон Ома

Дано

E = 12 В

I = 0,5 А

Rл = Rр/2

Rр = 10 Ом

Решение

Найдем экв. сопротивление двух параллельно соединённых резисторов:

Сопротивление лампочки:

Согласно закону Ома для полной цепи:

Найти

r - ?

Ответ: r = 14 Ом.

Задача 3

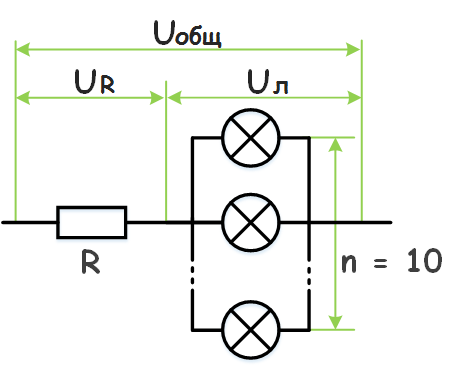

К участку цепи с напряжением 12 В через резистор сопротивлением 2 Ом подключены десять одинаковых лампочек сопротивлением 10 Ом. Найти напряжение на каждой лампочке.

Параллельное соединение проводников, задача

Дано

Uобщ = 10 В

Rр = 2 Ом

Rл = 10 Ом

Решение

Так как лампочки подключены параллельно, напряжение на них будет одинаковым, согласно закону Ома для участка цепи:

При последовательном соединении ток в цепи общий:

Выразим Uл через Uобщ:

Найдем Rэкв:

Окончательно получим:

Найти

Uл - ?

Ответ: Uл = 4 В.

Задача 4

Как определить длину мотка медной проволоки, не разматывая его?

Решение:

Для решения данной задачи необходимо воспользоваться формулой:

отсюда длина проволоки

В этой формуле, l – длина проволоки, R – сопротивление, S – площадь поперечного сечения, ρ – удельное сопротивление металлов, в данном случае ρ для меди равно 0.0175 Ом/м.

Сопротивление R проволоки можно измерить с помощью омметра, а площадь S с помощью штангенциркуля, измерив  диаметр проволоки и по формуле Πr2 вычислив ее значение. Значение удельного сопротивления ρ не только для меди, но и других металлов можно найти в справочнике, или тут. Подставив все известные величины в формулу, приведенную выше, получим длину проволоки.

Задача 5

Начертите схему электрической цепи, состоящей из источника тока, выключателя и двух ламп, включенных параллельно. Что произойдет в цепи при перегорании одной лампы?

Решение:

Начертите схему электрической цепи, состоящей из источника тока, выключателя и двух ламп, включенных параллельно.

При перегорании одной из лампочек, вторая будет гореть, так как, при параллельном включении проводников токи I1 и I2 проходящие через них не зависят друг от друга и при разрыве параллельной цепочки ток продолжает протекать.
