Трехфазные электрические цепи

Выдающийся русский инженер-изобретатель Михаил Осипович Доливо-Добровольский, помимо асинхронного двигателя изобрел трехфазную электрическую сеть, которая могла бы питать такой двигатель.

Трехфазная система представляет собой три отдельные электрические цепи, в которых действуют синусоидальные ЭДС одной и той же частоты, которые в свою очередь сдвинуты друг от друга на 120°, и создаваемые одним источником энергии. Источником энергии чаще всего выступает трехфазный генератор.

Преимущество трехфазной цепи заключается в её уравновешенности. То есть суммарная мгновенная мощность трехфазной цепи, остается величиной постоянной в течение всего периода ЭДС.

Трехфазный генератор переменного тока имеет три самостоятельные обмотки, которые сдвинуты между собой на угол 120°. Также как и обмотки, начальные фазы ЭДС сдвинуты на 120°. Уравнения описывающие изменение ЭДС в каждой из обмоток выглядят следующим образом:

Векторная диаграмма ЭДС в начальный момент времени представляет собой три вектора, длина которых равна амплитудному значению ЭДС Em, и угол между которыми равен 120°. Если вращать векторы против часовой стрелке, относительно неподвижной оси, то они будут проходить в порядке Ea,Eb,Ec, такой порядок называют прямой последовательностью.

По сути, каждую отдельную фазу можно было бы соединить отдельными проводами, но в таком случае получилась бы шестипроводная несвязная система. Это было бы крайне не выгодно с экономичной точки зрения, ведь как-никак, перерасход материала. Для того чтобы это избежать придумали связанные системы соединения.



Соединение звездой

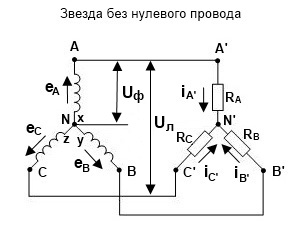

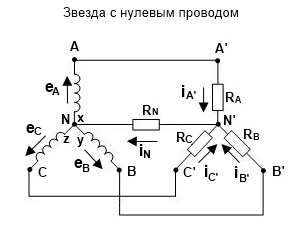

При соединении обмоток звездой все три фазы имеют одну общую точку – ноль. При этом такая система может быть трехпроводной или четырехпроводной. В последнем случае используется нулевой провод. Нулевой провод не нужен, если система симметрична, то есть токи в фазах такой системы одинаковы. Но если нагрузка несимметрична, то фазные токи различны, и в нулевом проводе возникает ток, который равен векторной сумме фазных токов

Также, нулевой провод может выступать в роле одной из фаз, если она выйдет из строя, это предотвратит выход из строя всей системы. Правда нужно учитывать, что нулевой провод не рассчитан на подобные нагрузки, и в целях экономии металла и изоляции он изготавливает под более малые токи, чем в фазах.



В трехфазных цепях существуют так называемые фазные и линейные напряжения и токи.

Фазное напряжение – это разность потенциалов между нулевой точкой и линейным проводом. То есть, проще говоря, фазное напряжение - это напряжение на фазе.

Линейное напряжение – это разность потенциалов между линейными проводами.



При соединении звездой фазные и линейные напряжения соотносятся как

А фазные и линейные токи при симметричной нагрузке одинаковы

Таким образом, можно сделать вывод, что в симметричной трехфазной цепи при соединении фаз звездой напряжения отличаются друг от друга в 1,72 раз, а линейные и фазные токи равны.



Соединение треугольником

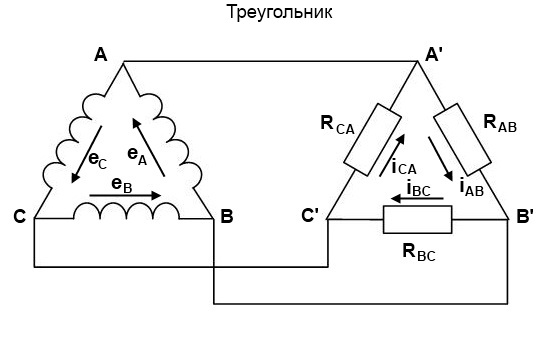

При соединении треугольником конец одной обмотки соединяется с началом другой. Таким образом, образуется замкнутый контур.

 В таком соединении каждая фаза находится под линейным напряжением, то есть линейные и фазные напряжения равны

 А фазные  и линейные токи соотносятся как

Аналогичным способом, сделаем вывод для соединения треугольником: в симметричной трехфазной цепи при соединении фаз треугольником токи отличаются друг от друга в 1,72 раз, а линейные и фазные напряжения равны.
