Однофазный асинхронный двигатель
Однофазный асинхронный двигатель – это маломощный двигатель (до 1500 Вт) который применяется в установках, в которых практически отсутствует нагрузка на валу в момент пуска, а также в тех случаях, когда питание двигателя может быть осуществлено только от однофазной сети. Чаще всего такие двигатели, применяют в стиральных машинах, небольших вентиляторах и т.д.
Однофазный двигатель схож по строению с трехфазным асинхронным двигателем, различием является количество фазных обмоток, у однофазного не три, а две обмотки – пусковая и рабочая, причем постоянно работает только одна обмотка – рабочая.
Для того чтобы ротор асинхронного двигателя пришел в движение, статорная обмотка должна создать вращающееся магнитное поле. В трехфазном двигателе, такое поле создается благодаря трехфазной обмотке. Но рабочая обмотка однофазного двигателя создает не вращающееся, а пульсирующее магнитное поле. Это поле можно разложить на два – прямое и обратное. Прямое поле вращается с синхронной скоростью n1 в направлении вращения ротора и создает основной электромагнитный момент. Скольжение ротора относительно прямого поля равно
Обратное поле, вращается против ротора, поэтому частота вращения ротора отрицательная, относительно этого поля
Каждое поле наводит ЭДС, благодаря которым по ротору начинают протекать токи. Частоты этих токов пропорциональны скольжению (fт=f·s), , а из формул выведенных выше, можно сделать вывод, что частота тока наводимого обратным полем, намного больше частоты тока прямого поля. В связи с этим, индуктивное сопротивление, которое увеличивается с ростом частоты, приобретает большое значение и становится намного больше активного сопротивления. Поэтому ток обратного поля, является практически индуктивным и оказывает размагничивающее действие на поток обратного магнитного поля. Как следствие, момент, создаваемый этим полем, невелик, и направлен против вращения ротора.
В момент, когда ротор неподвижен, ось симметрии между этими двумя полями, также неподвижна, а значит, не создается вращающего магнитного поля, и как следствие, двигатель не работает. Чтобы привести его в движение, нужно прокрутить ротор, для того чтобы ось симметрии сместилась. Но выполнять это механически не имеет смысла, поэтому для того, чтобы запустить однофазный двигатель, создали пусковую обмотку. Пусковая обмотка совместно с рабочей, создает вращающееся магнитное поле, необходимое для запуска двигателя. Для этого необходимо чтобы МДС обоих обмоток были равны, а также угол между ними составлял 90°. Кроме того, необходимо чтобы и токи в этих обмотках, были смещены на 90°. В этом случае создается так называемое, круговое магнитное поле, при котором результирующий электромагнитный момент максимален. Если же, эти условия выполнены с отклонениями, то создается эллиптическое магнитное поле, при котором момент ниже, из-за увеличенного тормозного момента обратного поля.

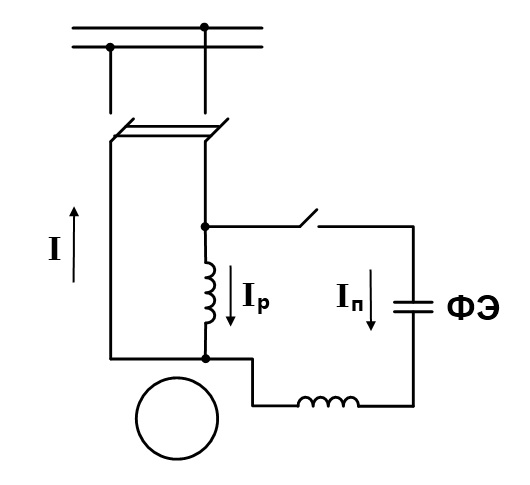

В реальных условиях пуск однофазного двигателя осуществляется с помощью одновременного нажатия на кнопки, подающие питание и подключающие пусковую обмотку к цепи.
Для того, чтобы создать фазовый сдвиг в 90° между токами рабочей и пусковой обмотки, используют фазосмещающие элементы (ФЭ). Это может быть активное сопротивление, катушка или конденсатор. Большое распространение получили однофазные двигатели с активным сопротивлением в качестве фазосмещающего элемента. Увеличение сопротивления пусковой обмотки, достигается с помощью уменьшения сечения провода, а так как эта обмотка работает короткий промежуток времени в момент пуска, то это не причиняет обмотке вреда.
Но, активное сопротивление, также как и индуктивное, не создает требуемого смещения в 90° между токами, зато такое смещение создает конденсатор. Емкость этого конденсатора, подбирают таким образом, чтобы ток пусковой обмотки, опережал по фазе напряжение на некоторый угол, который необходим для того, чтобы смещение между токами стало 90°. Благодаря этому, создается круговое магнитное поле. Но, конденсаторы применяются в качестве фазосмещающего элемента реже, потому что для обеспечения смешения в 90°, нужен конденсатор, большой емкости, и как правило, относительно высокого напряжения. Кроме того, габариты этого конденсатора, велики, что также играет роль.
